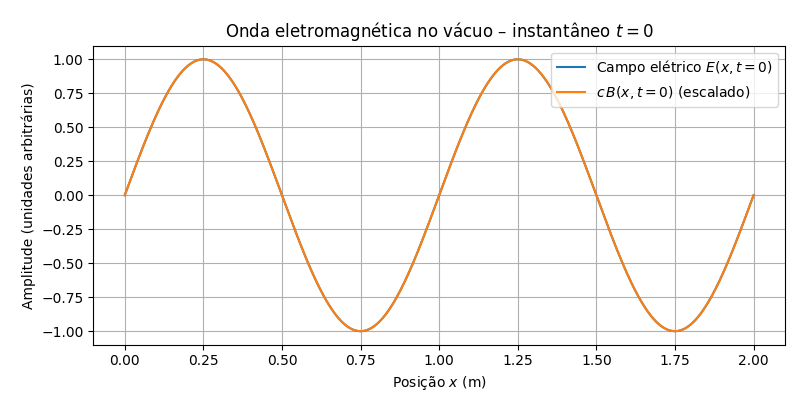

O programa traça, em 2D, os perfis instantâneos do
campo elétrico E (y) e do campo magnético B (z),
ambos perpendiculares ao eixo de propagação x.
"""
import numpy as np
import matplotlib.pyplot as plt

# Constantes e parâmetros
c = 3e8
E0 = 1.0
lambda_ = 1.0
k = 2 * np.pi / lambda_
omega = 2 * np.pi * c / lambda_
x = np.linspace(0, 2 * lambda_, 1000)
t = 0
E = E0 * np.sin(k * x - omega * t)
B = (E0 / c) * np.sin(k * x - omega * t)
B_scaled = c * B  # para visualização

plt.plot(x, E, label='E(x, t=0)')
plt.plot(x, B_scaled, label='c·B(x, t=0)')
plt.xlabel('x (m)')
plt.ylabel('Amplitude (u.a.)')
plt.title('Propagação de onda eletromagnética no vácuo (instantâneo)')
plt.legend()
plt.grid(True)
plt.show()

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D   # registra o proj. 3-D

# --------------------- parâmetros físicos ----------------------
c   = 3.0e8                      # velocidade da luz (m s⁻¹)
E0  = 1.0                        # amplitude arbitrária do campo elétrico (V m⁻¹)
lam = 1.0                        # comprimento de onda (m)
k = 2*np.pi/lam                  # número de onda
ω = 2*np.pi*c/lam                # frequência angular
# domínios espacial e temporal
x = np.linspace(0, 2*lam, 1000)  # duas ondas completas
t = 0.0                          # instante “congelado”
# --------------------- campos E e B ----------------------------
E =  E0 * np.sin(k*x - ω*t)      # componente em y
B = (E0/c) * np.sin(k*x - ω*t)   # componente em z (antes do escalonamento)
B_plot = c * B                   # escala-se por c para comparar a E

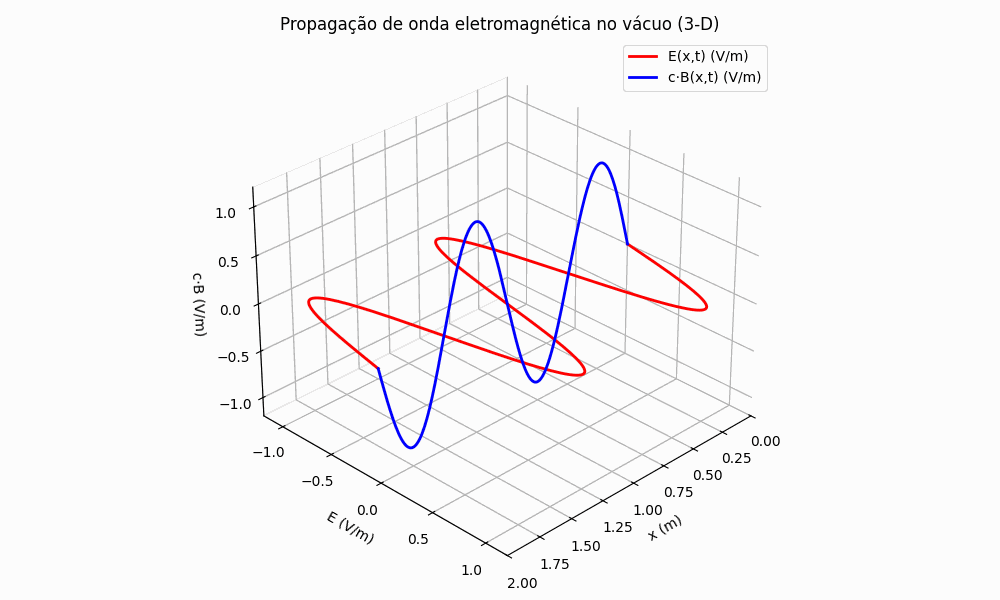

# --------------------- figura 3-D ------------------------------
fig = plt.figure(figsize=(8, 4))
ax  = fig.add_subplot(111, projection='3d')

# linha do campo elétrico: (x, E, 0)
ax.plot(x, E, np.zeros_like(x), label='E(x, t=0)')
# linha do campo magnético escalonado: (x, 0, c B)
ax.plot(x, np.zeros_like(x), B_plot, label='c·B(x, t=0)')
# rótulos e estética
ax.set_xlabel('x (m)')
ax.set_ylabel('E (V/m)')
ax.set_zlabel('c·B (V/m)')
ax.set_title('Propagação de uma onda eletromagnética no vácuo (instantâneo 3-D)')
ax.legend()
plt.tight_layout()
plt.show()
